18 maio 2020

Automatic Marine Fog Horn & Signaling Controller

O controlador do apito originalmente instalado a bordo do NM Marcos Dias (IMO:9070565) apresentava problemas devido ao desgaste de suas peças eletromecânicas internas.

Equipamento original

Devido à falta de disponibilidade de componentes para o reparo, após um estudo prévio do problema, elaboramos um circuito tendo como base um CLP LS industrial XBM + uma IHM touch screen full color Weintek 7”. Toda a cabeação e os demais elementos de sinalização sonora (apitos) e visual (luz Morse) existentes foram reaproveitados.

Diagrama

Características:

O sistema oferecido é um controle de sinal automático para apitos de acionamento elétrico (solenóide + ar comprimido ou motor elétrico), programado para liberar automaticamente os sinais de manobra e aviso de acordo com a Regra 34 a/b/d/e e Regra 35 a/b/c/e/g do Colreg 1972, emergência geral e alarme de abandono de navio.


§  Software Taylor Made desenvolvido no Brasil pela R3;
§  Sistema intuitivo com diversas telas gráficas complementares;
§  Liberação automática e manual dos sinais sonoros e visuais;
§  Pronto para conexão de um ou dois apitos + uma lâmpada de sinalização;
§  Três pontos de acionamento – Passadiço, asa BB e asa BE;
§  Intervalos de tempo ajustáveis: 60 / 90 / 120 segundos;
§  Arranjos de iluminação do painel - dia / tarde / noite;
§  Sistema bilíngue Português – Inglês (outros idiomas sob consulta).
. . .

Tela de apresentação

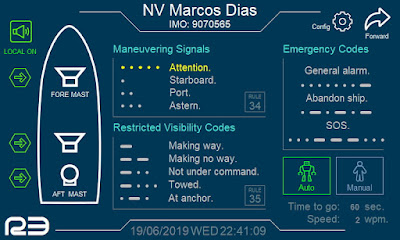

Tela principal

Código Morse

Tela de configuração

Apresentação do integrador



Antes x Depois...

Diagrama elétrico
Veja o vídeo a seguir...



Para mais informações, consulte-nos...


R3 Técnica Ltda.
CNPJ: 07.938.825/0001-09
Tel.: (+5521) 2713-7332  /  98802-6684.
E-mail: r3tecnica@gmail.com



www.youtube.com/channel/UCNUxSsawEgA30uMP9sWQIQw


www.linkedin.com/in/ricardo-ribeiro-33546878/

@r3_brasil


* * *


01 maio 2020

Monitor de temperatura para câmaras frias.

Realizar o controle de temperatura de alimentos é imprescindível em qualquer restaurante. Esse cuidado, além de permitir que os alimentos sejam servidos aos clientes da forma correta, com sabor, aroma e textura preservados, também é uma das bases dos padrões de segurança alimentar.
Ao preparar e armazenar os alimentos em temperatura inadequada, corre-se o grande risco de contaminação, o que acarretaria em um enorme impacto negativo para o empreendimento e, sobretudo, para os clientes.
Para o cumprimento integral das normas da Agência Nacional de Vigilância Sanitária – ANVISA Regulamento Técnico de Boas Práticas para Serviços de Alimentação - Resolução RDC nº 216, a R3 Técnica desenvolveu um sistema inteligente para a monitoração e registro individual das temperaturas de cada uma das câmaras frias existente no estabelecimento.
Esse sistema fará uma supervisão continua 24/7, e irá gerar alarmes no caso da ocorrência de uma variação anormal na temperatura no interior de cada câmara fria.
Além do monitoramento local, o sistema enviará alertas via SMS (ou e-mail) e permitirá também o acesso remoto às leituras e informações do sistema "via nuvem" aos responsáveis pelo estabelecimento.


1.   O sistema proposto prevê a instalação de sensores do tipo PT-100 para a captação da temperatura local de cada câmara.
2.   Um módulo de aquisição fará a conversão dos sinais analógicos vindos dos sensores em sinais digitais.
3.   A informação de temperatura - já convertida em strings digitais - será então lida pela IHM (Interface Humano-Máquina) e exibidas em uma tela colorida, touch-screen de 7”.
4.   A IHM será interligada a um roteador e habilitando dessa forma o acesso remoto às informações em tempo real.
5.   Através de uma conexãoVPN segura, utilizando um smartphone, computador pessoal ou tablet, o operador receberá remotamente, em qualquer lugar do mundo, todos os alarmes e informações do sistema de supervisão das temperaturas das câmaras.

PRINCIPAIS CARACTERÍSTICAS.
O sistema proposto cumprirá integralmente as funções de operação e segurança requeridas pela ANVISA, e terá as seguintes características:
§    Sistema Taylor-Made - desenvolvido sob medida para o cumprimento das necessidades específicas do Cliente.
§    Não utiliza CLP e nem microcomputador.
§    O sistema possuirá um nobreak que possibilitará o seu funcionamento mesmo em condições de blackout.
§    O sistema oferecido, em sua forma básica terá a capacidade para 8 pontos de supervisão, todavia, conforme a necessidade, poderá ser expandido para até 120 pontos com leitura simultânea.
§    Registro de alarmes em banco de dados inviolável. Backup para cartão SD, pen-drive ou HD /SSD externo.
§    Diversas opções de exibição. O Cliente poderá utilizar IHM de 7”, 10” ou telas LED de dimensões maiores (via conexão HDMI). Touch screen para telas 7” e 10” / Mouse ou Track-ball para monitores maiores.
§    Múltiplas telas sinóticas: Gráficos, históricos, tendências, etc.
§    Fontes (letras) size 16/18 facilitarão a leitura à distância.
§    Sistema bilíngue opcional: Português e Inglês (outros idiomas sob consulta).
§    Interação remota via nuvem totalmente funcional permitirá a administração dos alarmes e aos parâmetros de configuração.
§    Opcionalmente, o sistema sugerido poderá também realizar a leitura da umidade relativa  em cada uma das câmaras frias.
§    Para aproveitar a capacidade armazenamento de informações e de comunicação remota, o sistema poderá ser opcionalmente interligado à alarmes anti-aprisionamento das câmaras (NR-36), sistemas de detecção de incêndio e a sistemas segurança anti-intrusão do estabelecimento comercial.
§    Caso a porta de uma das câmaras seja esquecida aberta por um tempo, um alarme será emitido para alertar aos operadores.
§    O sistema irá utilizar componentes com alta robustez e confiabilidade. Fácil obtenção no mercado nacional.
§    Documentação técnica integral.
§    Garantia vitalícia para firmware e upgrades gratuitos.
§    Suporte e assistência técnica por empresa brasileira em todo território nacional.
EXEMPLO DE TELAS.





As telas apresentadas acima servem apenas como exemplo e não terão necessariamente o aspecto do produto final.

. . .

Nossas soluções de monitoramento de temperatura podem ser aplicadas em:

·        Bares / Restaurantes;
·         Supermercados;
·         Hortifrutis;
·         Abatedouros;
·         Adegas;
·         Cervejarias;
·         Indústria de processamento de alimentos;
·         Silos de armazenamento de grãos;
·         Veículos com baú refrigerado;
·         Etc...
. . .

A R3 Técnica é uma empresa Brasileira, especializada no retrofit de equipamentos e sistemas de automação industrial / naval.

Para mais informações, consulte-nos...

R3 Técnica Ltda.
Tel.: (+5521) 2713-7332  / (21) 98802-6684


* * *
